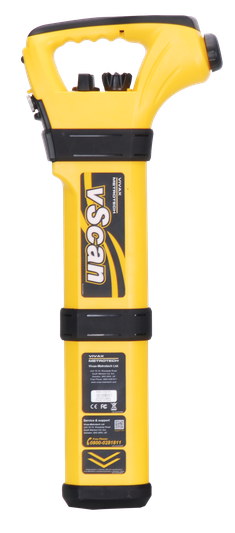

Détecteur de réseaux vScan et vScan M

Savoir ce qu'il y a sous vos pieds avant de creuser

Le vScan est un détecteur de réseaux enterrés conçu pour l'évitement. Avant un terrassement, il repère les câbles électriques sous tension et les conduites métalliques enfouies, pour ne pas les accrocher au premier coup de godet. Deux boutons, aucun menu à apprendre : on l'allume et on balaie.

Il détecte aussi les sondes émettrices en 512 Hz, 640 Hz et 33 kHz — donc la tête d'une caméra d'inspection équipée d'une sonde.

Les quatre modes de détection du vScan

Détection passive, sans émetteur

• Mode 50 Hz : les lignes électriques sous tension, qui rayonnent naturellement dans le sol.
• Mode radio, 16,5 à 23,9 kHz : les conduites métalliques et les câbles qui font antenne dans le sol.

C'est le mode de travail au quotidien : on balaie la zone avant d'ouvrir, sans rien brancher.

Détection active, avec émetteur

Raccordé à un émetteur, le vScan trace un réseau précis au lieu de signaler tout ce qui passe. L'émetteur injecte le signal en 33 kHz en induction, ou en 33 et 131 kHz simultanément en liaison directe ou à la pince. C'est ce mode qui permet de suivre un câble ou une conduite d'un point A à un point B sans l'ambiguïté du passif.

Mode sonde : 512 Hz, 640 Hz et 33 kHz

Le vScan reçoit les trois fréquences de sonde du marché. Vous poussez une sonde émettrice — ou la tête de votre caméra d'inspection — dans la conduite, et vous la suivez depuis la surface. L'écran affiche la profondeur de la sonde et l'indicateur de pic confirme que vous êtes au bon endroit.

Détection de métaux (version vScan M)

Le vScan M ajoute un réseau d'antennes dédié qui retrouve les masses métalliques non énergisées : tampons de regard, bouches à clé, coffrets enfouis sous la terre ou l'enrobé. Si vous passez du temps à chercher des regards disparus, c'est cette version qu'il vous faut — 75 € de plus, et vous ne sondez plus au hasard.

vScan ou vScan M : lequel choisir ?

Caractéristiques techniques

Ce qui est livré

• Le récepteur vScan (ou vScan M selon la version choisie)
• 6 piles AA
• Câble USB
• Notice d'utilisation

L'émetteur n'est pas inclus : il n'est nécessaire que pour la détection active. Voir l'émetteur VM-550FF 1 watt.

vScan ou vLoc3 CAM : lequel pour votre besoin ?

Les deux appareils lisent une sonde 512 Hz. La différence n'est pas la fréquence, c'est la précision du repérage.

Le vScan fonctionne avec deux antennes de maximum : il vous indique où le signal est le plus fort. C'est exactement ce qu'il faut pour ne pas percer un câble, et c'est suffisant pour retrouver une sonde peu profonde.

Le vLoc3 CAM est un localisateur de sonde et c'est son unique métier. Son écran dédié affiche la signature complète de la sonde — les deux points nuls avant et arrière, le pic au centre — avec une flèche directionnelle qui vous amène dessus. Vous ne cherchez plus un maximum au jugé : vous marquez un point et vous ouvrez dessus.

En clair : le vScan pour ne pas abîmer un réseau, le vLoc3 CAM pour ouvrir au bon endroit du premier coup.

Questions fréquentes

Le vScan détecte-t-il la sonde de ma caméra d'inspection ?

Oui, s'il s'agit d'une sonde 512 Hz, 640 Hz ou 33 kHz — ce qui couvre les caméras d'inspection du marché. Pour un repérage précis avec guidage à l'écran, le vLoc3 CAM reste l'outil adapté.

Détecte-t-il les canalisations en PVC ?

Pas directement : le PVC ne conduit pas et ne rayonne pas. Il faut y introduire une sonde émettrice, ou la tête d'une caméra d'inspection, puis la suivre en mode sonde depuis la surface.

Faut-il un émetteur pour commencer ?

Non. En détection passive et en mode sonde, le récepteur seul suffit. L'émetteur ne devient utile que pour tracer un réseau donné en mode actif.

Quelle profondeur en pratique ?

Jusqu'à 7 m sur une ligne bien énergisée. En détection passive, comptez nettement moins : la profondeur utile dépend de la force du signal et de la nature du sol.

Faut-il une formation ?

Le vScan a été conçu pour être pris en main sans formation : deux boutons, un affichage de signal, une boussole de direction.

Commander chez PROKAM

Le vScan est un appareil Vivax-Metrotech, distribué et garanti en France par PROKAM, en stock. Commande passée avant 12 h en semaine : expédiée le jour même, réception 1 ou 2 jours ouvrés après. Livraison offerte. Prix en HT.
